Технические характеристики
рабочий вес машины ± 3%
22.750 кг
вес тележки
8.580 кг

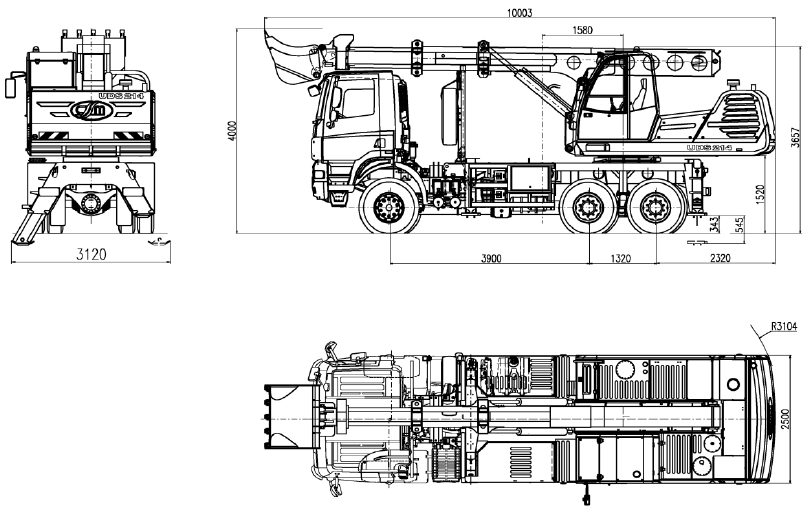

длина машины транспортировки в позиции для
10.00 м
длина тележки с соединительной рамой
7,52 м
длина задней части верхней поворотной части
2,87 м
высота машины транспортировки в позиции для
4,00 м
высота в свету тележки
0,34 м
высота в свету верхней поворотной части
1,48 м
высота кабины от земли
3,68 м
высота в свету под стабилизационными опорами ±3%
0,27 м
ширина верхней поворотной части
2,50 м
ширина тележки
2,50 м
радиус поворачивания задней части
3,1 м
выступание задней части от опор
1,17 м
Расстояние между стабилизационными опорами
2,68 м
колесная база стабилизационных опор
4,69 м
колесная база от 1 до 2 оси колеса
3,90 м
колесная база от 2 до 3 оси колеса
1,32 м
Расстояние между задними опорами от поворотной оси
1,45 м
подъем тележки опорами ±3%
0,20 м
максимальная допустимая скорость
70 км/ч
способность преодолевать подъем на твердом основании (f=0,15)
50,70 %
передний угол проходимости
31°
задний угол проходимости
21°
переходной продольный угол
159°
переходной поперечный угол
120°
внешний средний диаметр поворачивания - остановка ±1 м
19,00 м
внутренний средний диаметр поворачивания - остановка ±1 м
17,25 м
внешний габаритный диаметр поворачивания ±1 м
19,37 м
способность тележки преодолевать броды
0,80 м
внутреннее давление шин - передний мост
800 кПа
внутреннее давление шин – задний мост
700 кПа
макс. равнодействующая сила копания от прижимания и вставления
85 кН
приведенный момент на оси поворачивания
49,5 кНм
приведенный момент на оси поворачивания инструмента
5,5 кНм
Грузоподъемность на точке опрокидывания быстродействующего крепления:
7.000 кг
при задвинутом телескопе при выдвинутом телескопе
2.600 кг
при выдвинутом телескопе с удлинением на 1,5 м
1.600 кг
при выдвинутом телескопе с удлинением на 3,0 м
1.200 кг
при выдвинутом телескопе с удлинением на 4,5 м
700 кг
Прижимное усилие на точке опрокидывания быстродействующего крепления:
50 кН
при задвинутом телескопе при выдвинутом телескопе
40 кН
при выдвинутом телескопе с удлинением на 1,5 м
35 кН
при выдвинутом телескопе с удлинением на 3,0 м
30 кН
при выдвинутом телескопе с удлинением на 4,5 м
27 кН
время поворачивания верхней части на 360°
7,5 с
время поворачивания инструмента на 360°
3,0 с
время засовывания и высовывания телескопа
7,5 с
время подъема телескопа
6,00 с
время опускания телескопа
7,00 с
время закрывания инструмента
3,50 с
время открывания инструмента
3,00 с
теоретический рабочий цикл
20,30 с
теоретическая производительность машины
115 м3/ч
Рабочее давление в контуре:
гидродвигателя поворачивания
25 МПа
гидродвигателей поворотной головки
16 МПа
Вспомогательного передвижения
16 МПа

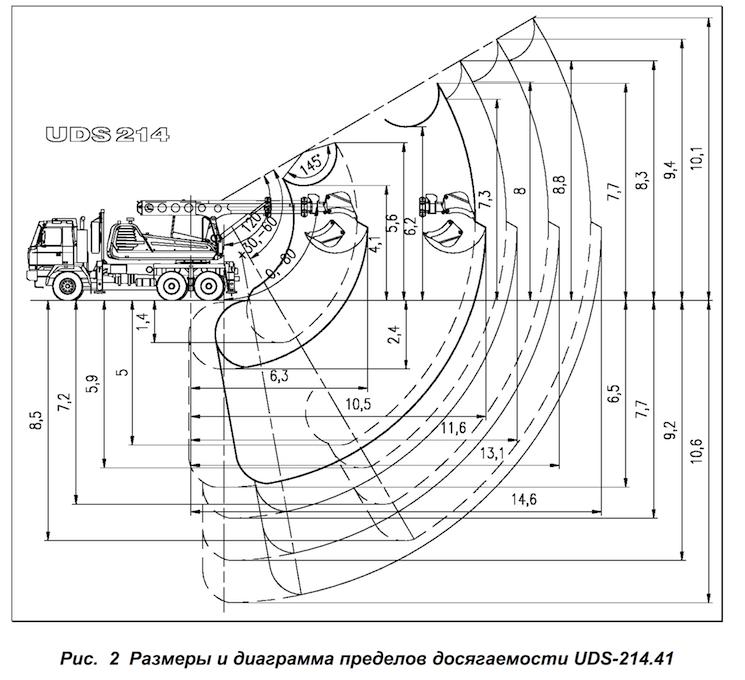

ГОРИЗОНТАЛЬНЫЙ РАДИУС ДЕЙСТВИЯ:
с задвинутым телескопом
6,30 м
с выдвинутым телескопом
10,50 м
с выдвинутым телескопом и удлинением на
11,60 м
1,5 м
13,10 м
с выдвинутым телескопом и удлинением на 3,0 м
14,60 м
ГЛУБИННЫЙ РАДИУС ДЕЙСТВИЯ ПРИ ПОЗИЦИОННОМ КРОНШТЕЙНЕ В ОСНОВНОЙ ПОЗИЦИИ:
1,40 м
с задвинутым телескопом с выдвинутым телескопом
5,0 м
с выдвинутым телескопом и удлинением на 1,5 м
5,90 м
с выдвинутым телескопом и удлинением на 3,0 м
7,20 м
с выдвинутым телескопом и удлинением на 4,5 м
8,50 м
ВЫСОТА ПОДАЧИ:
с задвинутым телескопом
5,60 м
с выдвинутым телескопом
7,70 м
с выдвинутым телескопом и удлинением на 1,5 м
8,70 м
ВЫСОТА ВЫСЫПАНИЯ:
с задвинутым телескопом
4,10 м
с выдвинутым телескопом
6,20 м
с выдвинутым телескопом и удлинением на 1,5 м
7,30 м
с выдвинутым телескопом и удлинением на 3,0 м
8,00 м
с выдвинутым телескопом и удлинением на 4,5 м
8,80 м
