Технические характеристики
1.1 Условия хранения и транспортирования в части воздействия климатических факторов
внешней среды
7 (ГОСТ 15150-69)
1.2 Допустимая скорость ветра на высоте 10 м, м/с:
для рабочего состояния крана (с учетом порывов ветра):
при работе с основной стрелой
14
для нерабочего состояния
27

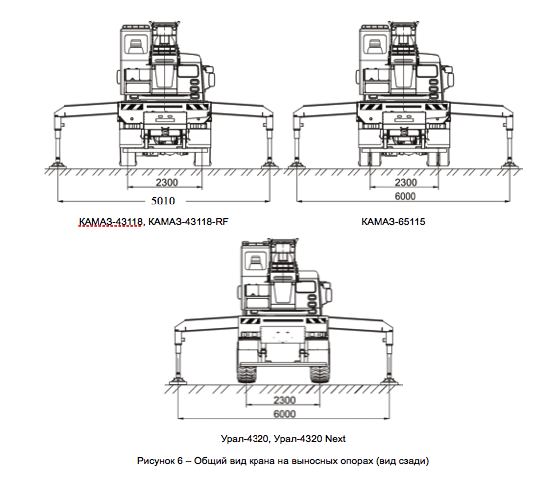

1.3 Допустимый уклон площадки для установки стрелового крана, % (…°):
при работе на выносных опорах
5,2 (3)
при работе без выносных опор
Работа без опор запрещена
1.4 Требование к площадке, на которой допускается передвижение крана с грузом:
Передвижение крана с грузом запрещается.
1.5 Допустимое совмещение рабочих операций:
Подъем (опускание) груза с вращением поворотной части
Подъем (опускание) груза с подъемом (опусканием) стрелы
Телескопирование стрелы с подъемом (опусканием) груза
Подъем (опускание) стрелы с вращением поворотной части
1.6 Род электрического тока, напряжение:
Цепь управления
Постоянный ток, 24 В
Цепь рабочего освещения
Постоянный ток, 24 В
Цепь ремонтного освещения
Постоянный ток, 24 В
2 ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ КРАНА
2.1 Основные характеристики крана
С основной стрелой:
Грузоподъемность максимальная (на канатах), т
25
Грузоподъемность при максимальном вылете (стрела 21,74 м), т
1,3
Максимальный грузовой момент, т·м
80

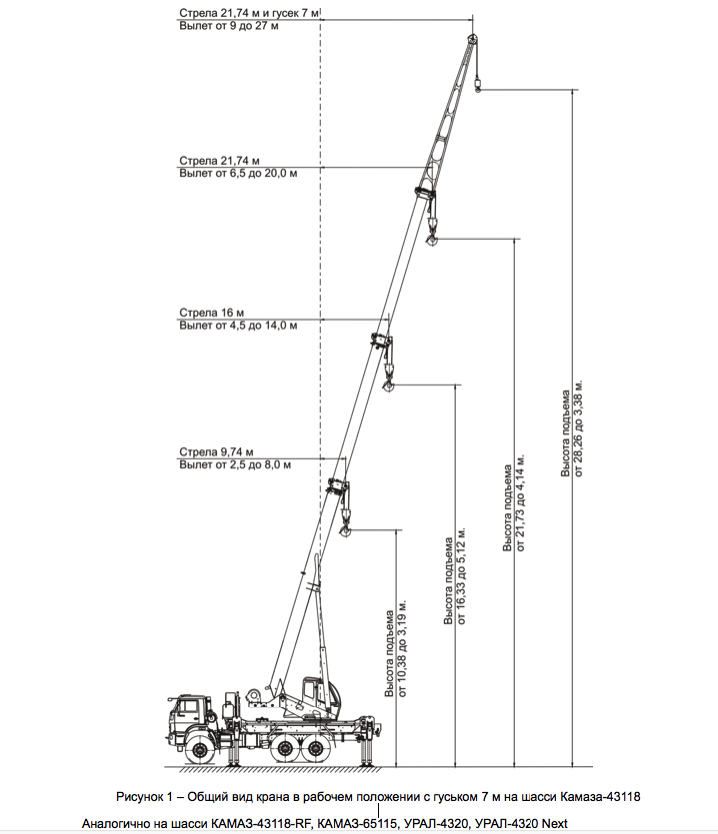

Высота подъема максимальная, м:
- при втянутой стреле
10,38
- при выдвинутой стреле
22,13
Высота подъема при максимальном вылете (стрела 21,74 м), м
4,14
Глубина опускания максимальная при работе с грузом, равным 50 % максимальной грузоподъемности, м
11
Вылет с грузом на крюке, м:
- минимальный
2,5
- максимальный
20,0
- при максимальной грузоподъемности
3,2
