АЦ (Агрегат цементировочный)

Описание модели

Модель "Агрегат цементировочный" АЦ предназначен для нагнетания рабочих жидкостей при цементировании скважин в процессе бурения, капитального ремонта и проведении других промывочно-продавочных работ на нефтяных и газовых скважинах в условиях умеренного макроклиматического района J5 по ГОСТ 16350-80.

Исполнение загрузочного пространства

Климатическое исполнение – У1, категория размещения – 1 по ГОСТ 15150-69 при температуре окружающего воздуха от -40 до +40⁰С.
Привод насоса высокого давления – от двигателя автомобиля.
Привод насоса водоподающего блока – от двигателя, установленного на раме агрегата*.
* Монтируется по заказу потребителя

Назначение

Предназначен для нагнетания рабочих жидкостей при цементировании скважин.

Технические характеристики

1. Монтажная база – шасси автомобиля КАМАЗ 43118

2. Рабочая среда Жидкие среды, применяемые при цементировочных промывочно-продавочных работах

3. Насос поршневой цементировочный ЦН26-32 № 476

- ход поршня, мм 250

- передаточное число глобоидной передачи 20,5

- режим работы см. паспорт на насос

4. Центробежный насос* ЦНС 38-88 № 92 Д120-85 №68628 10,6 (38) 1,54

- частота вращения, с-1 (об/мин), не более 49,16 (2950)

- подача, л/с (м3/ч) не более 10,6 (38)

- давление на выходе из насоса, МПа, не более 1,54

5. Вместимость, м3, не более:

- мерного бака 6

- бачка для цементного раствора 0,25

6. Условные проходы трубопроводов манифольда, мм

- всасывающих линий 90

- нагнетательных линий 50

7. Габаритные размеры агрегата, мм, не более

- длина 9450

- ширина 2500

- высота 3500

8. Полная масса агрегата, кг, не более 21300

9. Масса навесного оборудования, кг 6400

10. Распределение полной массы агрегата на дорогу, кг, не более:

- через переднюю ось 6100

- через заднюю ось 15200

11. Максимальная скорость передвижения, км/ч 60

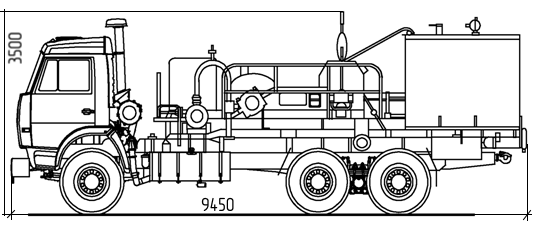

Габаритные размеры
